Quelles normes internationales s’appliquent aux X-Rings ? Une explication détaillée des systèmes de normes dimensionnelles communes

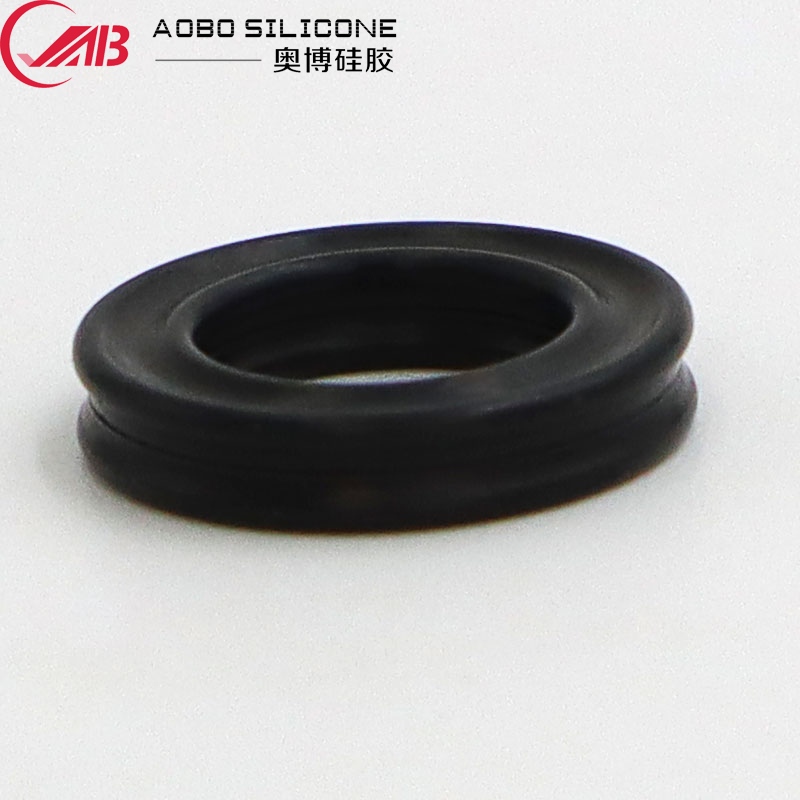

Dans les scénarios d'étanchéité dynamique tels que les systèmes hydrauliques et pneumatiques, les machines de construction et les équipements de machines-outils,Anneaux en X(également appelés anneaux quadruples) remplacent progressivement les joints toriques traditionnels pour une application pratique, grâce aux avantages de leur structure à quatre lèvres : faible frottement, résistance au roulement et performances d'étanchéité stables. Lors du processus de sélection, la clarification du système de normes dimensionnelles correspondant est une condition préalable essentielle pour garantir la compatibilité d’étanchéité et la fiabilité à long terme.

Actuellement, il n’existe pas de norme nationale indépendante spécifiquement pour les anneaux X en Chine. Dans l'industrie, il est courant de faire référence au système dimensionnel spécifié dans GB/T 3452.1.Transmissions hydrauliques — Joints toriques — Partie 1: Séries dimensionnelles et tolérances, et effectuer des adaptations en combinaison avec les spécifications de conception structurelle pour les joints alternatifs de la série GB/T 10708. Étant donné que les anneaux en X présentent une section transversale en forme de croix, leurs dimensions centrales, y compris le diamètre intérieur et le diamètre de la section transversale, sont interchangeables avec les joints toriques de même spécification. Seuls les paramètres tels que le taux de compression et la largeur de la rainure dans la conception des rainures doivent être ajustés séparément en fonction des caractéristiques de la structure à quatre lèvres.

Le système le plus largement appliqué dans le monde est la norme américaine AS568A. Les dimensions des joints X de la grande majorité des fabricants de joints correspondent strictement à la séquence dimensionnelle des joints toriques de cette norme, permettant la sélection du produit directement via les codes de spécification AS568. En outre, la norme métrique internationale ISO 3601 est également adoptée par les principaux fabricants mondiaux, ce qui la rend adaptée pour faire correspondre les équipements d'exportation et les systèmes hydrauliques européens. Pour supporter les équipements japonais, les dimensions correspondant à la norme JIS B2401 sont majoritairement référencées.

Comprendre clairement les différences entre les systèmes des normes X-ring peut efficacement éviter les erreurs de sélection et améliorer considérablement l'interchangeabilité des joints entre marques. Les principales différences entre les différentes normes résident dans les unités dimensionnelles, les degrés de tolérance et les séquences de spécifications. La norme américaine utilise les pouces comme unité de base, tandis que les normes nationales ISO et chinoises adoptent les millimètres métriques. La conversion d'unité doit être notée lors de la sélection pour éviter une défaillance d'étanchéité causée par un écart dimensionnel. Faire correspondre raisonnablement les normes des anneaux X aux conditions de travail réelles est la clé pour réduire les coûts de maintenance des équipements et prolonger la durée de vie des joints.

Si vous avez besoin d'un tableau de comparaison dimensionnel complet pour les normes pertinentes, les paramètres de conception de rainures ou de conseils de sélection sur mesure pour les conditions hydrauliques alternatives, contactez-nous pour une assistance technique professionnelle. Nous fournissons des solutions d’étanchéité personnalisées et complètes en fonction de vos besoins.
