Pourquoi les joints X offrent-ils de meilleures performances d'étanchéité que les joints toriques ?

Dans la sélection des composants d'étanchéité industriels,Joints toriquessont les éléments d'étanchéité de base les plus largement utilisés, dotés d'une structure simple et d'un faible coût qui conviennent à la plupart des applications légères. Cependant, dans les scénarios de mouvement alternatif à haute pression et de grandes fluctuations de pression, les anneaux en X offrent une stabilité et une durabilité d'étanchéité nettement meilleures, ce qui est une question fréquemment soulevée par de nombreux ingénieurs et professionnels de l'approvisionnement.

Dimension de comparaison	Anneau en X	Joint torique
Structure de la section transversale	Section transversale avec 4 lèvres d'étanchéité	Section circulaire avec une seule surface d'étanchéité
Capacité d'étanchéité initiale	Offre une étanchéité fiable à basse pression, ne nécessitant qu'une petite quantité de pré-compression	Faibles performances d’étanchéité à basse pression ; une précompression importante est nécessaire pour assurer l'ajustement de la surface
Adaptabilité haute pression	Dispose d'un effet d'auto-amélioration de la pression --- plus la pression est élevée, plus l'étanchéité est serrée	La section transversale est facilement extrudée dans le jeu de la rainure sous haute pression, provoquant des dommages par cisaillement
Résistance à la torsion	Structure symétrique avec répartition uniforme des contraintes ; pas sujet à la torsion lors d'un mouvement alternatif	La section circulaire est sujette à la torsion et au désalignement, ce qui accélère l'usure
Résistance au frottement de fonctionnement	Les lèvres multiples dispersent la pression de contact, ce qui entraîne une résistance au frottement plus faible et plus stable	Le contact sur toute la surface génère une friction et une résistance élevées lors du fonctionnement alternatif

En termes de principe d'étanchéité, les joints toriques ont une section circulaire et s'ajustent contre les surfaces d'étanchéité grâce à la résilience générée par la compression de la section. Dans des conditions de basse pression, une pression de contact insuffisante entraîne souvent des micro-fuites. Dans les environnements à haute pression, la section transversale est facilement extrudée dans le jeu de la rainure, provoquant des dommages par torsion et par cisaillement. Lors d'un mouvement alternatif, ils s'usent rapidement et leurs performances d'étanchéité se détériorent rapidement au cours de leur durée de vie.

Dimension de comparaison	Anneau en X	Joint torique
Pression de service recommandée	Conditions alternatives à pression moyenne-haute (0–40 MPa)	Étanchéité statique basse pression / charge légère à faible vitesse (0–10 MPa)
Types de mouvements applicables	Mouvement alternatif, mouvement oscillant, rotation à course courte	Étanchéité statique, mouvement alternatif à faible vitesse et course courte
Durée de vie moyenne	Environ 1,5 à 2 fois celle des joints toriques dans des conditions de travail identiques	Usure rapide et durée de vie courte dans des conditions alternatives conventionnelles
Fréquence d'entretien et de remplacement	Cycle de remplacement long avec moins d'événements de temps d'arrêt de l'équipement	Remplacement fréquent, entraînant des coûts élevés d’immobilisation des équipements
Coût du cycle de vie complet	Prix ​​d’achat unitaire légèrement plus élevé, mais coût global d’exploitation et de maintenance inférieur	Faible coût unitaire, mais coût total élevé en raison du remplacement fréquent

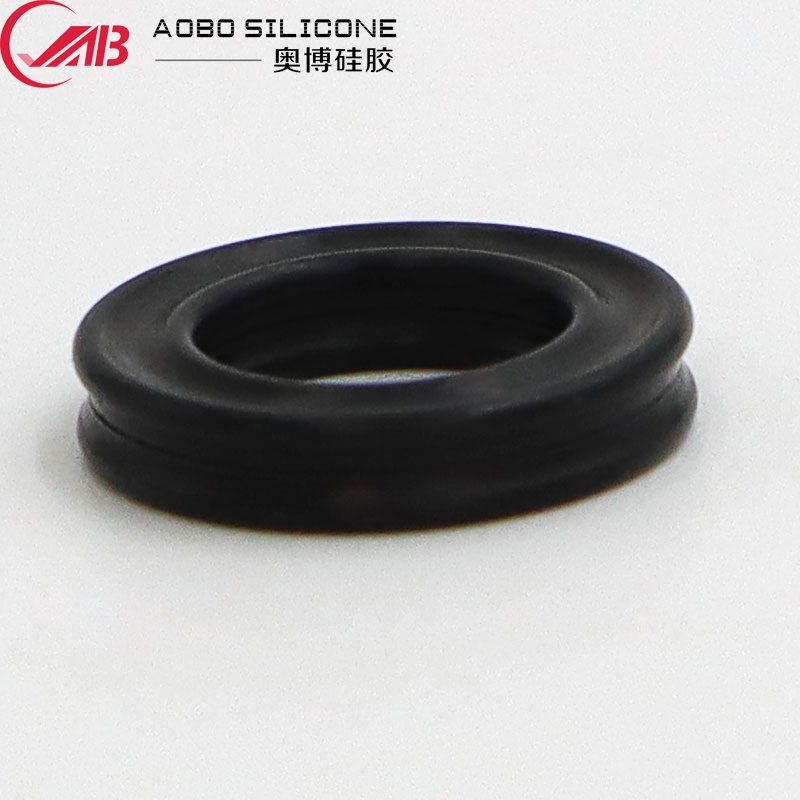

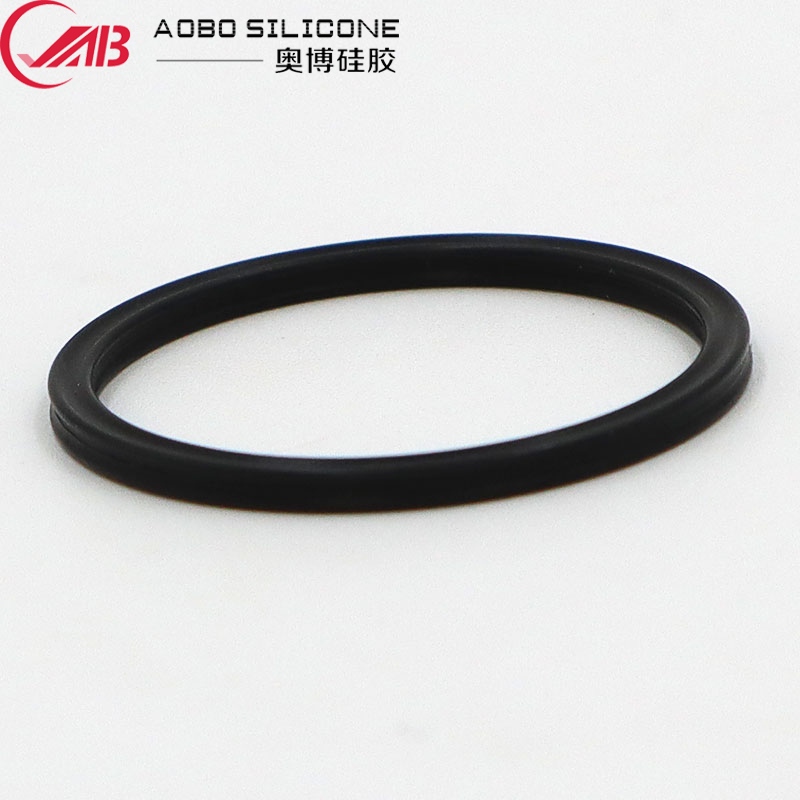

La conception unique de la section transversale en forme de croix est au cœur des performances supérieures de cet élément d'étanchéité. La structure à quatre lèvres d'étanchéité des X-rings permet une répartition plus uniforme de la pression sur la surface de contact, créant ainsi une étanchéité initiale fiable même à basse pression sans précompression excessive, tout en réduisant également la résistance au frottement au démarrage de l'équipement et la consommation d'énergie de fonctionnement.

À mesure que la pression de fonctionnement augmente, la pression du fluide agit sur les lèvres d'étanchéité, les poussant plus étroitement contre la paroi intérieure de la rainure et créant un effet d'étanchéité auto-énergisant --- plus la pression est élevée, plus le contact des lèvres est ferme et meilleures sont les performances d'étanchéité. La structure de section symétrique réduit également considérablement le risque de torsion lors de l'installation. Avec une répartition uniforme des contraintes lors du mouvement alternatif et une usure uniforme, leur durée de vie surpasse considérablement les joints toriques standard.

Pour les équipements fonctionnant à long terme dans des conditions de mouvement alternatif à haute pression, les anneaux X constituent une solution d'étanchéité plus rentable qui réduit efficacement les fuites et réduit les coûts d'exploitation, de maintenance et de remplacement des composants de l'équipement.

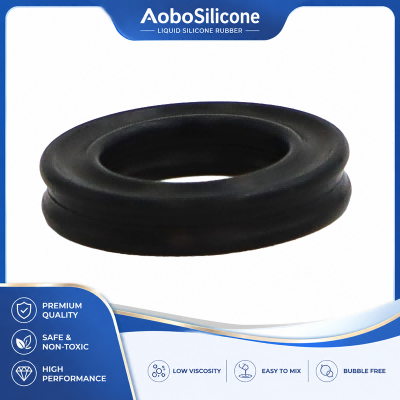

En tant que fabricant direct avec 23 ans d'expérience dans la production de produits en silicone, Aobo est spécialisé dans la fabrication de bagues d'étanchéité en silicone de toutes spécifications. Nous proposons une gamme complète de qualités, notamment des produits de qualité alimentaire, médicale et industrielle. Tous les articles sont produits dans un atelier sans poussière de classe 100 000, avec un développement de moules personnalisés disponible et une tolérance dimensionnelle contrôlée à ± 0,05 mm.
